Poser un store banne motorisé en 4 conseils

Poser un store banne motorisé peut paraître compliqué à priori. Mais une fois bien équipé et prêt à suivre les démarches dans les règles de l’art, ce n’est plus qu’un jeu d’enfant. Suivez à la lettre ces instructions et vous arriverez à l’installer comme un pro!

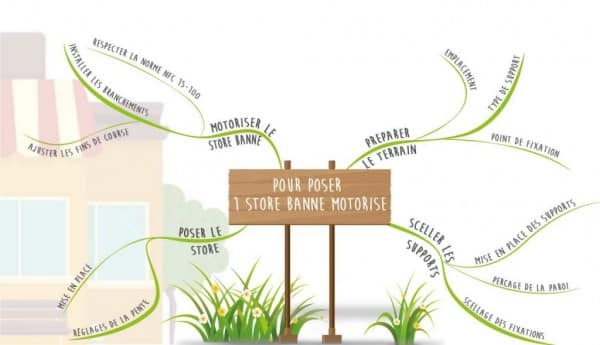

Poser un store banne motorisé

Poser un store banne motorisé

L’outillage nécessaire

En matière de bricolage, il est très important d’avoir à sa portée tout le matériel indispensable à la réalisation du projet.

Voici grossomodo la liste de tout ce dont vous aurez besoin pour poser un store banne motorisé.

Matériaux à prévoir

1 store banne motorisé

1 kit de scellement chimique avec tiges filetées M10 x 110 ou 135 mm

1 boîte de connexion étanche encastrable ou en saillie

1 manchon PVC rigide

1 gaine ICA ou tube IRL

Caisse à outils

1 mètre

1 crayon gras ou stylo feutre

1 niveau à bulle PM et GM

1 règle de maçon

1 perceuse à percussion ou perforateur

1 foret à béton 6 ou 8 mm

1 foret à béton 12 ou 16 mm

1 soufflette

clés plates et 6 pans

1 clé à pipe

1 pince coupante

1 pince à dénuder

1 tournevis d’électricien

gants de chantier

1 écouvillon

2 échelles ou escabeaux

Étape N°1 pour poser un store banne motorisé : Préparer le terrain

Préparer le terrain est la phase initiale à aborder pour éviter toute erreur. La négliger remettra en cause la base même de l’installation.

Dans cette optique, 3 grandes lignes sont à évaluer. À savoir :

  • le lieu exact
  • le type de support auquel on l’y adjoindra
  • et le marquage des points de fixation.

Trouver l’emplacement adapté

Le lieu d’installation de votre store banne doit être fixé en fonction de la projection solaire. Une étude au préalable déterminera l’emplacement idéal, procurant un maximum de fraîcheur sur l’étendu visé. Pour plus de détails, voir Lien : Maîtriser l’ombre des stores bannes.

À titre d’instructions, voici quelques notions à retenir avant de poser un store banne motorisé :

L’angle d’inclinaison idéal du store banne motorisé se situe entre 5° et 30°.

Préférer une hauteur de pose allant de 2.5 m à 3 m.

Garder un écart de 25 cm à 30 cm de plus en présence d’une baie.

Prévoir une hauteur de 1.85 m à 2 m au bout du store pour passage, une fois celui-ci totalement étendu.

Identifier la nature du support

Pour un ouvrage en dur :

Avant de poser un store banne motorisé, il est impératif d’identifier la nature du mur pour éviter tout accident. Un coup de perceuse muni d’un foret de faible diamètre est nécessaire pour le sonder. Et il n’y pas à paniquer, la perforation peut, à tout moment, être obstruée.

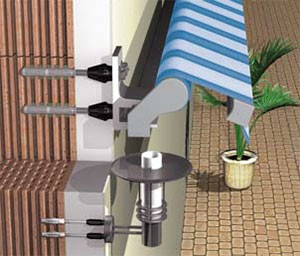

support mur creux d'un store banne motorisé

Coupe de la fixation des supports sur un mur creux

Dans le cas où le mur sonne vide (parpaing ou brique Monomur), recourir à un scellement chimique avec tamis. Et le tamis doit, au minimum, toucher la seconde alvéole du support. N’hésitez pas à déterminer la profondeur du trou par un long clou pour évaluer la longueur du tamis.

Face à un mur plein, le recours au tamis est inutile. Introduire simplement de la résine dans les perçages.

Pour un support en bois :

Dans le cas où il faut poser un store banne motorisé sous une avancée de toit, fixez les vis sur les chevrons.
Accoudé à un bardeau, il suffit de bien localiser les tasseaux d’ossature et y fixer les vis.

Face à un ouvrage en bois, le vissage par tirefonds (de référence 10 x 80 à 100 mm) en acier galvanisé ou en inox est nettement mieux.

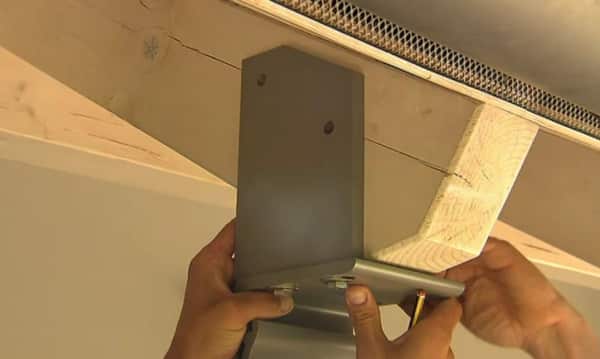

Fixation des supports sur un chevron

Fixation des supports sur un chevron

Noter et tracer les points de fixation

Afin d’avoir une vision plus concrète, tirez une ligne horizontale pour schématiser la base de votre store. Suivant la largeur et l’avancée de la toile, pointez les endroits où seront fixés les supports. Le guide de montage vous renseignera mieux sur leur emplacement respectif.

En face d’un mur crépi, niveler la surface de pose à l’aide d’un burin est impératif. Si le champ est toujours bombé, munissez-vous de cales pour que les supports restent à niveau.

Voici quelques conseils de traçage :

Avant chaque marquage, usez toujours de votre niveau à bulle et pointez l’emplacement à travers ses trous de fixation.

Soyez clair et net dans vos pointages au stylo-feutre.

Un centrage bien réussi permettra de gagner quelques millimètres de marge d’ajustement.

Pointage avec niveau à bulle

Pointage avec niveau à bulle

Sceller les supports est la 2ème marche à suivre

Cette tâche requiert une concentration maximale. La précision et l’adresse sont de mises et un faux geste bâclera toute la mise en place du store.

Perçage de la maçonnerie

Pour réaliser les trous de scellement, prenez un décalage de 2 mm de plus au diamètre des tiges filetées fournies par le kit. Utilisez l’écouvillon et la soufflette pour dégager toute obstruction.

Pour plus de justesse, préparez des avant-trous de Ø 6 mm. L’axe du perçage et vous devrez être bien alignés et au même niveau. Servez-vous de l’escabeau ou de l’échelle.

Scellage des fixations des supports

La résine ayant une prise rapide, il est judicieux de passer les scellements des supports un par un.

Concrètement, cela revient à :

  • Insérer la matière en allant du fond de la cavité vers la sortie. Tâchez surtout d’y aller en douce, toute précipitation gâtera le travail.
  • Glisser aussitôt la tige filetée à la façon d’une perceuse pour faciliter son entrée. Ajustez sa longueur par rapport au profondeur du support et du modèle d’écrou (plat ou bombé).

À noter que sous une température de 20°C, la prise de la résine s’effectue en l’espace de quelques minutes.

Mise en place des supports

Une fois le processus de solidification du scellement entamé, cramponnez le support sur ses tiges filetées.

Au début, tâchez juste de garder le support en place en serrant les écrous à la main.

Ensuite, employez une clé à pipe pour le serrage, lorsque le procédé a pris terme. Et pour la finition, réajustez au besoin les boulons après vérification du niveau et de l’aplomb.

La troisième démarche : Passer à la pose proprement dite

Pour bien poser un store banne motorisé

La présence minimale de deux personnes est impérativement requise. Et assurez-vous que les escabeaux ou échelles soient placés sur le côté ou en-dessous des supports d’extrémité.

Chacun doit se poster à chaque bout du store. Et d’un même mouvement d’ensemble, élevez-le store et emboîtez le coffre à ses supports. Puis, rattachez l’ensemble en vous servant des vis adaptées à cet effet.

Renforcez le serrage des vis à l’aide de la clé six pans et immobilisez l’écrou avec la clé plate.

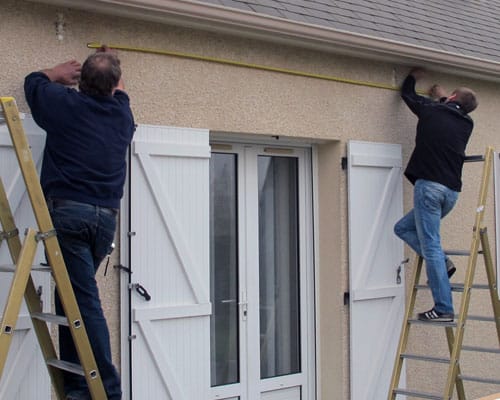

poser un store banne motorisé à deux

Préparer l’emplacement du store banne à deux

Réglages de la pente du store banne

Lorsque le gros du travail est achevé, il ne reste plus qu’à s’occuper des détails concernant l’angle d’inclinaison. Le réglage de ce mécanisme s’effectue à store ouvert et harmonieusement travaillé.

Relâchez faiblement les boulons de blocage des attaches avec une clé six pans.

L’une des personnes soutient le bras gauche du store pendant que l’autre cherche l’angle d’inclinaison idéal du côté droit. Une fois l’un des côtés bien ajusté, resserrez les boulons et refaire le mécanisme inversement.

Pour une symétrie et une horizontalité optimales, référez-vous incessamment au niveau à bulle.

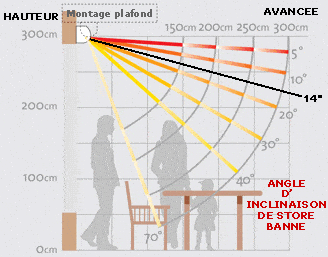

angle d'inclinaison pour poser un store banne motorisé

Angle d’inclinaison d’un store banne

Dernière étape : Mettre le store banne sous moteur

Prendre en considération la norme NF C 15-100

Même si la mise en place est à réaliser par soi-même, il est vivement conseillé de respecter la norme d’installation électrique.

Voici ce que recommande la norme NF C 15-100 :

  • Présence d’un circuit d’alimentation indépendant 2 P + T. Sa protection doit être assurée par un tableau divisionnaire de 10 A ainsi que d’un dispositif référentiel 30 Ma.
  • À l’extérieur, le cheminement doit être sous gaine encastrée ou sous tube IRL. Les goulottes sont interdites.
  • Seules les barrettes normalisées peuvent assurer les connexions et ce dans une boîte étanche IP 54.

ATTENTION!

Avant toute installation électrique, éteindre le disjoncteur est le premier geste à faire! La goulotte est permise en circuit intérieur pour sortir juste au niveau de la boîte de connexion. La condition à tenir en rigueur est le gainage complet de son trajet.

Mettre en place les branchements

Pour poser un store banne motorisé, la ligne doit se relier au moteur tubulaire ainsi qu’au système de commande.

Le téléguidage se fait en deux options. Soit par un bouton inverseur, soit à l’aide d’une télécommande radio.

Au besoin, accessoirisez-le d’un système de capteur solaire ou d’anémomètre. Il existe plusieurs gadgets associables au store pour procurer le plus de confort.Voir Lien : Bien choisir son store banne.

ASTUCES

Ayez toujours recours au notice d’installation! En ce qui concerne l’installation électrique, des fiches imagées vous aident à y voir clair. Lors de l’achat de votre store banne motorisé, demandez à voir les modèles dotés d’une manivelle de secours. Cela est toujours pratique dans le cas d’une coupure d’électricité ou d’un quelconque problème du mécanisme.

Trouver l’équilibre entre les fins de course

Ce processus revient à régler les points haut et bas du store. Et s’effectue au moyen de 2 vis placées du côté entraînement du moteur. C’est très simple mais requiert un peu de temps car le positionnement se fait à l’aveuglette :

  1. Il faut, avant tout, rebrancher le courant et enlever les bouchons couvrant les vis.
  2. Puis, incliner la toile de 30 cm vers le bas, pour ensuite relever le store en entier. Si durant le parcours, l’appareil s’immobilise avant, la vis sera à tourner dans le sens +. Dans le cas contraire, s’il ne se stoppe pas, orientez la vis vers le sens -.
  3. Reprendre le même procédé avec la visse basse pour la fin de course de la barre de charge.
  4. Une fois, les réglages bien ajustés, remettre les caches des vis à leurs places.

Relisez bien ce guide jusqu’à assimilation et vous ne craindrez plus rien pour passer enfin à l’acte. Alors, à vos postes et bon bricolage!
